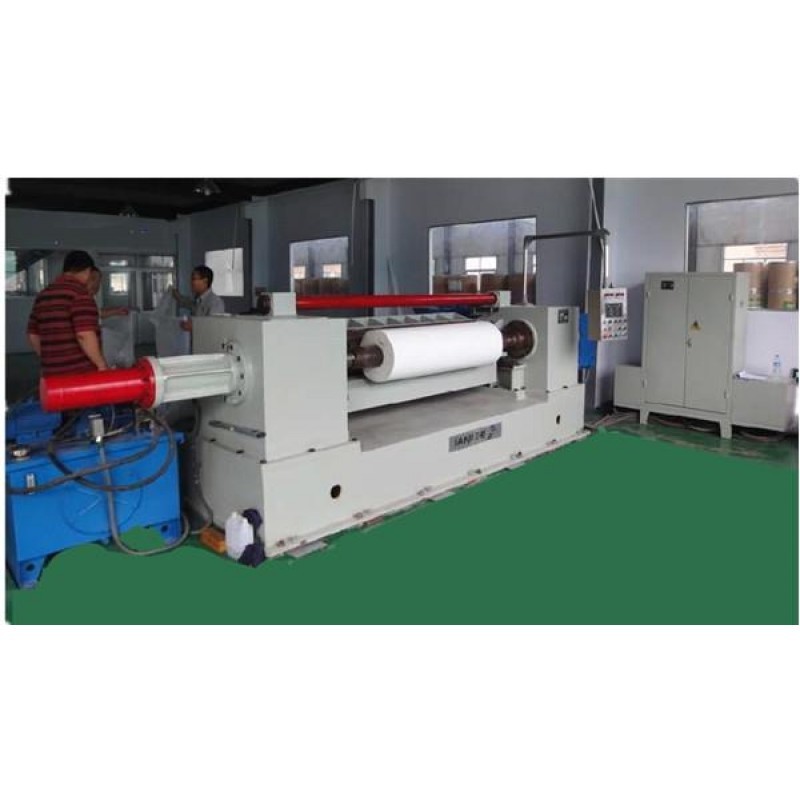

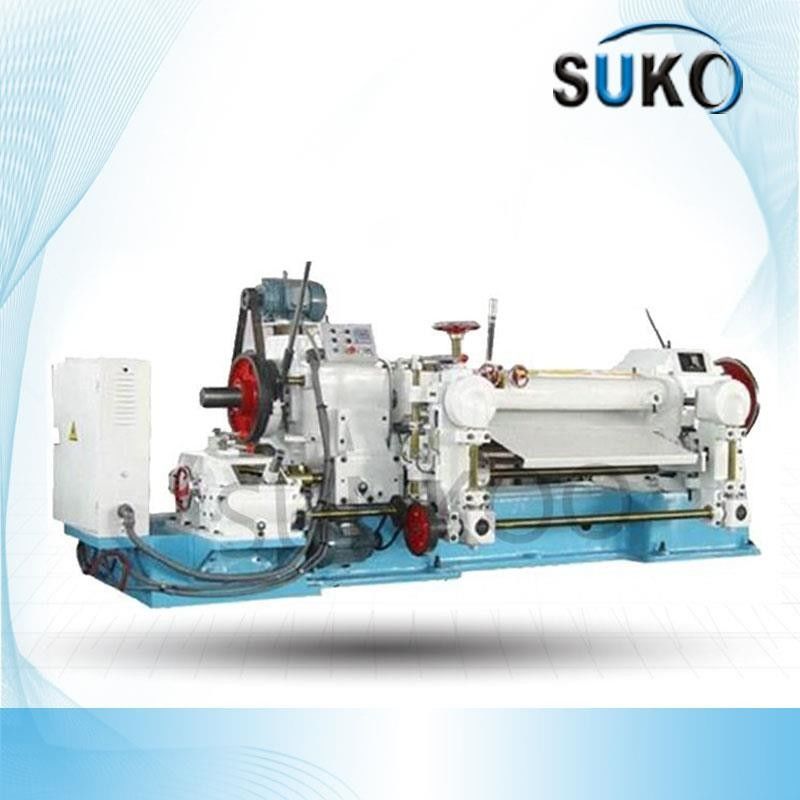

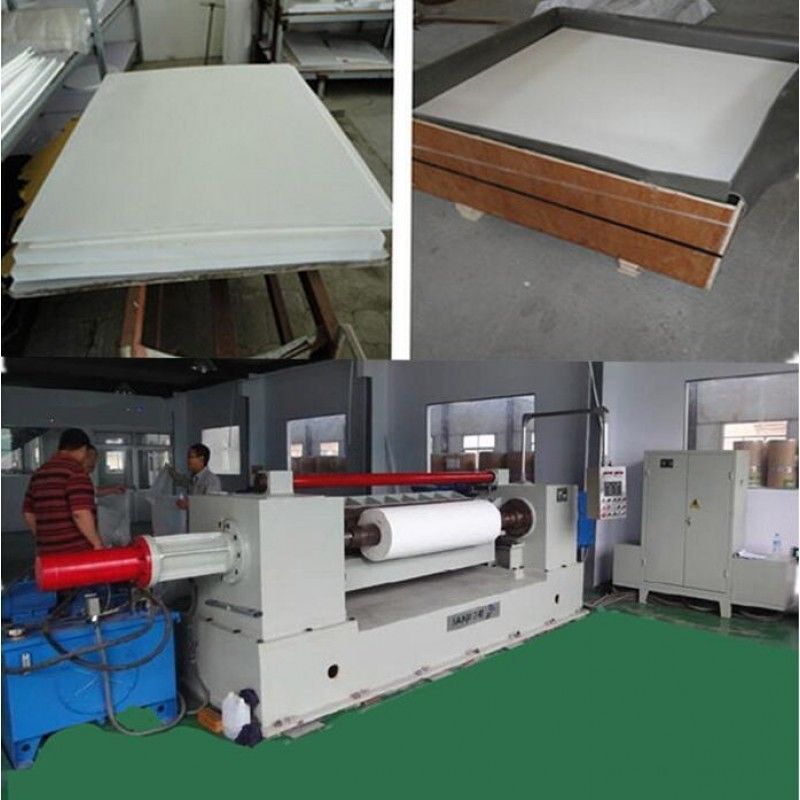

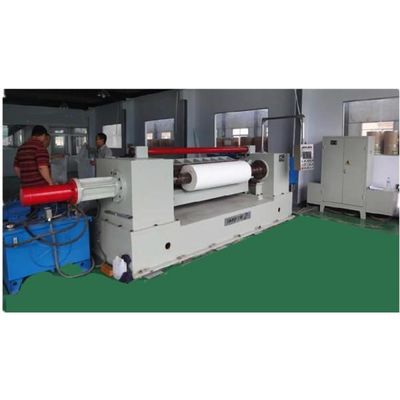

Máquina de esguichar filme de PTFE
Fluxo de trabalho
- Coloque a barra de PTFE sinterizada através do eixo de ferro e fixe-a na máquina de esguichar.
- Configuração inicial após o bloqueio.
- Ajustar a velocidade de acordo com o diâmetro e a espessura da haste de PTFE.
- Ajuste o cortador rotativo.
- Verificar o erro após o corte rotativo.
- Mudar para o modo automático após confirmar a exigência de espessura.O fuso gira e o cortador rotativo alimenta verticalmente.
Características da máquina de esguichamento de película de PTFE:
ü Intensidade anti-voltagem
ü Alta tensão de ruptura
ü Capacidade de regulação da temperatura
ü Resistente a substâncias químicas
ü Capacidade de trabalho elevada
ü Baixo atrito
ü Material de protecção de superfície
ü O motor CA de Taiwan com inversor está instalado.
ü A aceleração e a desaceleração são rápidas e constantes.
Especificações da chave da máquina
Intervalo de comprimento para corte rotativo: comprimento máximo 1500 mm, comprimento mínimo 750 mmIntervalo de diâmetro para corte rotativo: diâmetro máximo 800 mm (500 mm máximo para billet), diâmetro mínimo 105 mmIntervalo de espessura da folha de PTFE:0.20-7mmPoder do motor principal: 30KWPoder total da máquina: 37KWFramagem principal:estruturas compostasDimenção do cortador rotativo:Longo 1500mm, largura 80mm, espessura 13mmDimenção do eixo principal:1750 mm*132 mm*126 mm
Descrição da máquina de película de esguicho de PTFE
1O motor de CA de Taiwan com inversor é instalado. A aceleração e a desaceleração são rápidas e estáveis.
2- Unidade de controlo central: utiliza-se um comando central programável e diferentes dimensões (20 no máximo) podem ser definidas no mesmo eixo para transferência e corte automáticos.
3Painel de operação: todas as funções são operadas no painel de toque LCD de 10,4 "Taiwan Wein View.
4. Sistema de controlo do motor: o sistema de controlo central é um controlador programável PLC. Vários tamanhos podem ser definidos no mesmo eixo e a largura de corte é ajustada automaticamente.
5. Sistema de posicionamento do corte de rolos: o posicionamento do corte de rolos é controlado pelo servomotor Mitsubishi.
O parafuso de esferas de alta precisão importado é aplicado para ajustar o tamanho e o trilho linear deve suportar a carga do assento do cortador.
6. Sistema de posicionamento de alimentação da lâmina: a alimentação da lâmina é controlada por um servomotor Mitsubishi e a velocidade de corte é ajustável em três estágios.Melhora a eficiência e garante a melhor qualidade.
7. Ajuste automático do ângulo da lâmina circular: o servomotor Mitsubishi é utilizado para calcular o ângulo da lâmina circular e a mudança de ângulo está sujeita a diferentes materiais (a faixa de mudança de ângulo é de ± 8°).
O ângulo de corte é alterado diretamente quando a superfície de corte não é lisa, melhorando assim a eficiência.
